TBG MC (80-22000 кВт)

Функциональные характеристики

Алюминиевый/стальной корпус.
Воздушная заслонка.
Газовая заслонка.
Регулируемая подпорная шайба.
Вентилятор с электрическим двигателем.
Электронный автомат горения.
Трансформатор розжига.
Реле давления воздуха на горение.
Регулятор газо-воздушной смеси с сервоприводом.
Электрод ионизации для контроля пламени.
Головка горелки из нержавеющей жаропрочной стали с газораспределителем.
Штекеры для подключения электропитания, управляющих сигналов и газовой арматуры.
Подвижный фланец крепления к теплогенератору.

Описание

Артикулы для заказа

Название	Артикул	Название	Артикул	Название	Артикул
TBG 35 MC	17360010	TBG 210 MC	17750010	TBG 750 MC	18194710
TBG 45 MC	17240010	TBG 260 MC	17760010	TBG 900 MC	67430010
TBG 60 MC	17310010	TBG 360 MC	17790010	TBG 1100 MC	67450020
TBG 85 MC	17540010	TBG 450 MC	18104710	TBG 1600 MC	67490020
TBG 120 MC	17610010	TBG 510 MC	18134710	TBG 2000 MC	67510010
TBG 150 MC	17680010	TBG 650 MC	18164710
TBG 60 MC L500	FS21803170	TBG 210 MC L600	FS21801660	TBG 360 MC L600	FS22001120

Аксессуары для горелок TBG с механическим регулированием:

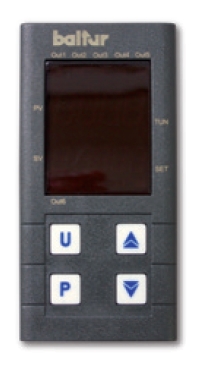

Регулятор мощности LC3
- - Обеспечивает работу двухступенчатых прогрессивных горелок в модуляционном режиме.
- - Работа с датчиком температуры или датчиком давления.
- - Монтаж на панель управления горелки.
Датчики температуры для LC3
- - Pt1000 или термопара
- - Диапазон температур 0-130°С или 0-500°С для Pt1000.
- - Диапазон температур 0-1100°С для термопары.

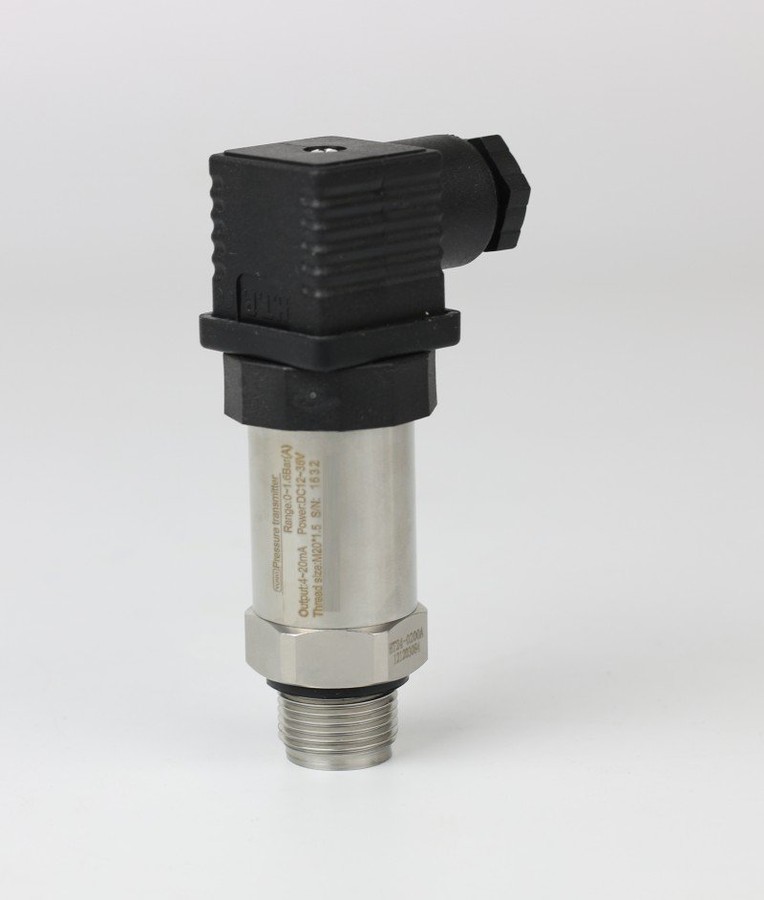

Датчики давления для LC3:
- - Диапазон давления 0-1 бар, 0-10 бар, 0-16 бар, 0-25 бар, 0-40 бар.
- - Выходной сигнал 4-20 мА.
- Присоединение G 1/2″

Характеристики

Технические характеристики горелок TBG

Модель	TBG 35 MC	TBG 45 MC	TBG 60 MC (L500)
Тепловая мощность, кВт	80—410	100—450	120—600
Глубина модуляции	1:5	1:4	1:5
Электрическая мощность, кВт	0,56	0,73	0,93
Уровень шума, дБ	75,8	75	76
Класс вредных выбросов	3 класс (Low NOx)
Напряжение и частота электропитания, В/Гц	220/50		380/50
Степень электрозащиты	IP40	IP44

Модель	TBG 85 MC	TBG 120 MC	TBG 150 MC
Тепловая мощность, кВт	170—850	240—1200	300—1500
Глубина модуляции	1:4
Электрическая мощность, кВт	1,6	2,0	2,8
Уровень шума, дБ	73	75,5	79
Класс вредных выбросов	2 класс
Напряжение и частота электропитания, В/Гц	380/50
Степень электрозащиты	IP54

Модель	TBG 210 MC (L600)	TBG 260 MC	TBG 360 MC (L600)
Тепловая мощность, кВт	400—2100	450—2600	500—3600
Глубина модуляции	1:4	1:4	1:7
Электрическая мощность, кВт	3,7	6,5	8,0
Уровень шума, дБ	85	87,8	87,8
Класс вредных выбросов	2 класс
Напряжение и частота электропитания, В/Гц	380/50
Степень электрозащиты	IP54

Модель	TBG 450 MC	TBG 510 MC	TBG 650 MC	TBG 750 MC
Тепловая мощность, кВт	560 - 4800	580-5100	600-6500	600-7500
Глубина модуляции	1:8	1:8	1:11	1:12
Электрическая мощность, кВт	9,8	11,6	15,6	19,1
Уровень шума, дБ	82	84	84	87
Класс вредных выбросов	2 класс
Напряжение и частота электропитания, В/Гц	380В/50Гц
Степень электрозащиты	IP54
Модель	TBG 900 MC	TBG 1100 MC	TBG 1600 MC	TBG 2000 MC
Тепловая мощность, кВт	1000—9500	1000—11000	1000—16000	2700—22000
Глубина модуляции	1:10	1:11	1:10	1:8
Электрическая мощность, кВт	17,0	24,7	33,5	49,0
Уровень шума, дБ	82,5	89,4	94,4	88
Класс вредных выбросов	2 класс
Напряжение и частота электропитания, В/Гц	380/50
Степень электрозащиты	IP54
