KASKAD

Конденсационный котельный модуль с высоким коэффициентом модуляции мощности. Котельный модуль состоит из 1-2-4 котлоагрегатов (теплообменник с премиксной горелкой). Внутри модуля для каждого котлоагрегата предусмотрен собственный циркуляционный насос. Все котлоагрегаты модуля подключены к общим коллекторам подачи топлива, подаче и обратки контура отопления, отвода конденсата. Котельные модули могут соединятся друг с другом гидравлически (стенка в стенку) и каскадироваться в общую систему управления (без ограничения по количеству модулей). Каждый котлоагрегат оснащен цельнолитым теплообменником из сплава алюминия, магния и кремния с премиксной горелкой с коэффициентом модуляции мощности 1:5. Использование премиксных горелок обеспечивает низкие выбросы оксидов азота, а возможность работы в конденсационном режиме высокий КПД. Выпускаются в 3 типоразмера, номинальной тепловой мощностью от 115 до 460 кВт.

Преимущества

Максимальная рабочая температура в котле 95°C.
Возможность гидравлического отключения любого котлоагрегата без отключения всей системы.
Высокий коэффициент модуляции мощности, высокий КПД, низкие выбросы вредных веществ, низкий вес, малый объем воды, низкий уровень шума и вибрации, простота технического обслуживания делают данные котлы оптимальными для использования в крышных котельных многоэтажных зданий.

Заказать оборудование

Артикулы для заказа

Модель	Артикул	Модель	Артикул	Модель	Артикул
KASKAD 115	96741	KASKAD 230	96713	KASKAD 460	96742

Аксессуары

артикул			Название, назначение и комплектность
Автоматика управления
00362992			Комплект для каскадного управления. Позволяет объединить в систему каскадного управления до 12 котлов Состав: Панель интерфейса HSCP Каскадный контроллер BCM Блок питания 24В Датчик наружной температуры Датчик температуры погружной – 2шт
00363920			Комплект интерфейса HSСP Панель интерфейса HSCP Датчик наружной температуры
00363631			Бокс для интерфейса HSCP Для размещения интерфейса на стене
00362317			Многофункциональный модуль SHC. Позволяет управлять: -прямыми или смесительными контурами отопления; -контурами ГВС с пластинчатым теплообменником и накопительным бойлером; -солнечными коллекторами с аккумуляторами; Между собой и BCM можно соединить до 4-х модулей SHC. Состав: Плата SHC Датчик температуры – 3шт.
00362077			Датчик наружной температуры
00363325			Датчик температуры погружной
Гидравлические компоненты
00366172			Гидравлическая стрелка до 350 кВт
00363001			Гидравлическая стрелка до 900 кВт
00361501			Гидравлическая стрелка до 2700 кВт
00361652			Комплект гидравлических соединений при установке «спина к спине»
00262827			Нейтрализатор конденсата NH 300 (до 300 кВт)
100301			Нейтрализатор конденсата NH 1500 (до 1500 кВт)
00262827			Нейтрализатор конденсата NH 1500-P (до 1500 кВт c насосом для перекачивания конденсата)
00262830			Наполнитель для нейтрализатора (25 кг)
Компоненты системы дымоудаления
55500004			Удлинительный элемент D-200мм L-500мм Материал – полипропилен
55500005			Удлинительный элемент D-200мм L-1000мм Материал – полипропилен
55500006			Удлинительный элемент D-200мм L-2000мм Материал – полипропилен
55500012			Удлинительный элемент D-100мм L-250мм Материал – полипропилен
55500009			Удлинительный элемент D-100мм L-500мм Материал – полипропилен
55500010			Удлинительный элемент D-100мм L-1000мм Материал – полипропилен
55500011			Удлинительный элемент D-100мм L-2000мм Материал – полипропилен

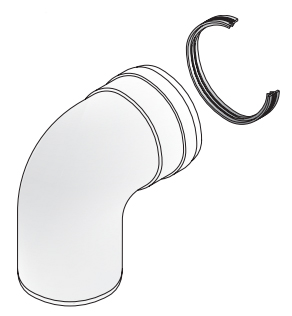

55500019			Колено D-300мм 87⁰ Материал – полипропилен
55500002			Колено D-200мм 87⁰ Материал – полипропилен
55500003			Колено D-200мм 45⁰ Материал – полипропилен
55500013			Колено D-100мм 87⁰ Материал – полипропилен
55500014			Горизонтальный оконечный элемент для дымоудаления D-100мм Материал – полипропилен
55500015			Вертикальный оконечный элемент дымоудаления D-100мм Материал – полипропилен
00365955			Комплект для забора воздуха из вне Материал – полипропилен

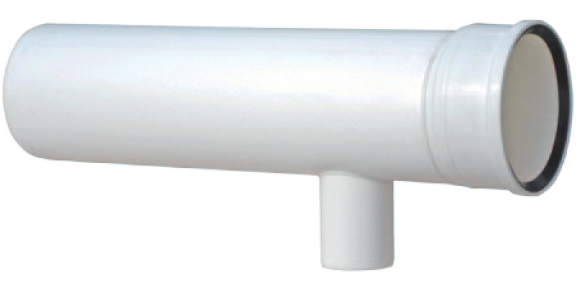

55500007			Коллектор D-200мм с отводом 100мм L-545 мм Материал – полипропилен
55500008			Коллектор соединительный D-200мм с отводом 100мм L-580 мм Материал – полипропилен
55500020			Коллектор D-300мм с отводом 100мм L-545 м Материал – полипропилен
55500021			Коллектор соединительный D-300мм с отводом 100мм L-580 мм Материал – полипропилен
55500022			Переходник D200мм-D300мм Материал – полипропилен
55500001			Заглушка с конденсатоотводчиком D-200мм Состав: -заглушка резиновая D200мм; -конденсатоотводчик; -хомут D-200мм; -шланг пластиковый.
55500023			Заглушка с конденсатоотводчиком D-300мм Состав: -заглушка резиновая D300мм; -конденсатоотводчик; -хомут D-300мм; -шланг пластиковый.
Соединительные элементы при каскадной установке
00367399			Соединительный комплект Комплект поставки: – декоративная панель 1 – 1шт.; – декоративная панель 2 – 1шт; – декоративная панель 3 – 1шт. – саморезы с шайбами – 20 шт

Характеристики моделей

115

230

460

Количество модулей, шт.

Номинальная тепловая мощность, кВт

115

230

460

Минимальная тепловая мощность, кВт

Номинальная теплопроизводительность (60-80°C), кВт

111,5

223

446

Номинальная теплопроизводительность (30-50°C), кВт

120,3

240

481,2

КПД (60-80°C) макс. мощность, %

97,1

КПД (30-50°C) макс. мощность, %

104,6

Расход газа G20, м3/ч

12,08

24,16

48,32

Выбросы СO, мг/кВт ч

147

Выбросы NOx, мг/кВт ч

Температура дымовых газов макс., °C

46,6

Максимальный расход конденсата, кг/ч

8,46

16,92

33,84

Максимальное рабочее давление, бар

Максимальная рабочая температура, °C

Водяной объем котла (без коллекторов), литр

Вес нетто, кг

158

305

605

Click to enlarge

Back to products

Категория: Котлы для крышных котельных

Описание

Модель	Артикул	Модель	Артикул	Модель	Артикул
KASKAD 115	96741	KASKAD 230	96713	KASKAD 460	96742

артикул			Название, назначение и комплектность
Автоматика управления
00362992			Комплект для каскадного управления. Позволяет объединить в систему каскадного управления до 12 котлов Состав: Панель интерфейса HSCP Каскадный контроллер BCM Блок питания 24В Датчик наружной температуры Датчик температуры погружной – 2шт
00363920			Комплект интерфейса HSСP Панель интерфейса HSCP Датчик наружной температуры
00363631			Бокс для интерфейса HSCP Для размещения интерфейса на стене
00362317			Многофункциональный модуль SHC. Позволяет управлять: -прямыми или смесительными контурами отопления; -контурами ГВС с пластинчатым теплообменником и накопительным бойлером; -солнечными коллекторами с аккумуляторами; Между собой и BCM можно соединить до 4-х модулей SHC. Состав: Плата SHC Датчик температуры – 3шт.
00362077			Датчик наружной температуры
00363325			Датчик температуры погружной
Гидравлические компоненты
00366172			Гидравлическая стрелка до 350 кВт
00363001			Гидравлическая стрелка до 900 кВт
00361501			Гидравлическая стрелка до 2700 кВт
00361652			Комплект гидравлических соединений при установке «спина к спине»
00262827			Нейтрализатор конденсата NH 300 (до 300 кВт)
100301			Нейтрализатор конденсата NH 1500 (до 1500 кВт)
00262827			Нейтрализатор конденсата NH 1500-P (до 1500 кВт c насосом для перекачивания конденсата)
00262830			Наполнитель для нейтрализатора (25 кг)
Компоненты системы дымоудаления
55500004			Удлинительный элемент D-200мм L-500мм Материал – полипропилен
55500005			Удлинительный элемент D-200мм L-1000мм Материал – полипропилен
55500006			Удлинительный элемент D-200мм L-2000мм Материал – полипропилен
55500012			Удлинительный элемент D-100мм L-250мм Материал – полипропилен
55500009			Удлинительный элемент D-100мм L-500мм Материал – полипропилен
55500010			Удлинительный элемент D-100мм L-1000мм Материал – полипропилен
55500011			Удлинительный элемент D-100мм L-2000мм Материал – полипропилен
55500019			Колено D-300мм 87⁰ Материал – полипропилен
55500002			Колено D-200мм 87⁰ Материал – полипропилен
55500003			Колено D-200мм 45⁰ Материал – полипропилен
55500013			Колено D-100мм 87⁰ Материал – полипропилен
55500014			Горизонтальный оконечный элемент для дымоудаления D-100мм Материал – полипропилен
55500015			Вертикальный оконечный элемент дымоудаления D-100мм Материал – полипропилен
00365955			Комплект для забора воздуха из вне Материал – полипропилен
55500007			Коллектор D-200мм с отводом 100мм L-545 мм Материал – полипропилен
55500008			Коллектор соединительный D-200мм с отводом 100мм L-580 мм Материал – полипропилен
55500020			Коллектор D-300мм с отводом 100мм L-545 м Материал – полипропилен
55500021			Коллектор соединительный D-300мм с отводом 100мм L-580 мм Материал – полипропилен
55500022			Переходник D200мм-D300мм Материал – полипропилен
55500001			Заглушка с конденсатоотводчиком D-200мм Состав: -заглушка резиновая D200мм; -конденсатоотводчик; -хомут D-200мм; -шланг пластиковый.
55500023			Заглушка с конденсатоотводчиком D-300мм Состав: -заглушка резиновая D300мм; -конденсатоотводчик; -хомут D-300мм; -шланг пластиковый.
Соединительные элементы при каскадной установке
00367399			Соединительный комплект Комплект поставки: – декоративная панель 1 – 1шт.; – декоративная панель 2 – 1шт; – декоративная панель 3 – 1шт. – саморезы с шайбами – 20 шт

Характеристики

Характеристики моделей KASKAD

Характеристики моделей	115	230	460
Количество модулей, шт.	1	2	4
Номинальная тепловая мощность, кВт	115	230	460
Минимальная тепловая мощность, кВт	20	20	20
Номинальная теплопроизводительность (60-80°C), кВт	111,5	223	446
Номинальная теплопроизводительность (30-50°C), кВт	120,3	240	481,2
КПД (60-80°C) макс. мощность, %	97,1	97,1	97,1
КПД (30-50°C) макс. мощность, %	104,6	104,6	104,6
Расход газа G20, м3/ч	12,08	24,16	48,32
Выбросы СO, мг/кВт ч	147	147	147
Выбросы NOx, мг/кВт ч	47	47	47
Температура дымовых газов макс., °C	46,6	46,6	46,6
Максимальный расход конденсата, кг/ч	8,46	16,92	33,84
Максимальное рабочее давление, бар	6	6	6
Максимальная рабочая температура, °C	90	90	90
Водяной объем котла (без коллекторов), литр	9	18	36
Вес нетто, кг	158	305	605

Документация

Документы для : "KASKAD"

ТЕХНИЧЕСКИЕ ОПИСАНИЯ

Техническое описание KASKAD

СПЕЦИФИКАЦИИ ЗАПАСНЫХ ЧАСТЕЙ

Спецификация запасных частей KASKAD

РАЗРЕШИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ

ЧЕРТЕЖИ

ИНСТРУКЦИИ

KASKAD_230_460_insta_RUS rev2

РУКОВОДСТВА ПО ПРОЕКТИРОВАНИЮ

Руководство по проектированию KASKAD
