STEEL T

Водогрейный котел с тремя ходами по тракту дымовых газов. Котел может быть укомплектован вентиляторной горелкой на жидком или газообразном топливе. Корпус котла выполнен из стали с огнеупорной окраской и покрыты плотной стекловолоконной изоляцией. Выпускаются 14 типоразмеров, номинальной теплопроизводительностью от 4000 до 20000 кВт. Пульт управления не входит в комплект поставки и заказывается отдельно.

Заказать оборудование

Модель

Артикул

Модель

Артикул

Модель

Артикул

Модель

Артикул

STEEL T 4000

STEEL T 7000

STEEL T 11000

STEEL T 18000

STEEL T 4500

STEEL T 8000

STEEL T 12000

STEEL T 20000

STEEL T 5000

STEEL T 9000

STEEL T 14000

STEEL T 6000

STEEL T 10000

STEEL T 16000

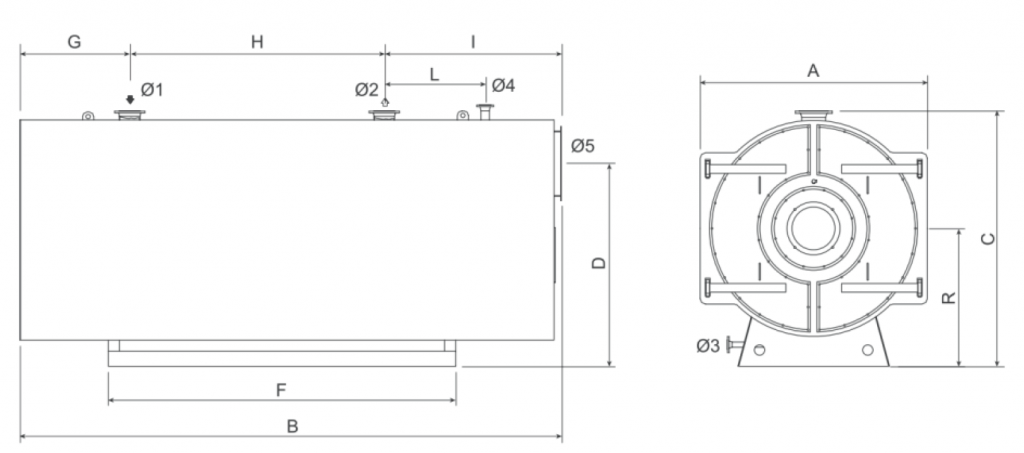

Steel T размеры.png Характеристики и габаритные модели моделей STEEL T

Характеристики моделей	4000	4500	5000	6000	7000	8000	9000
Ном. тепловая мощность, кВт	4348	4891	5435	6522	7606	8696	9783
Ном. теплопроизводительность, кВт	4000	4500	5000	6000	7000	8000	9000
КПД при максимальной мощности, %	92	92	92	92	92	92	92
Температура дымовых газов ΔT, °C	180	180	180	180	180	180	180
Давление в камере сгорания котла, мбар	8	10	10	10	12	12	11
Общая поверхность теплообмена, м2	98	114	128	174	181	216	235
Макс. рабочее давление, бар	6
Максимальная температура в котле, °C	110
Минимально допустимая темп. в обратном трубопроводе, °C	55
Гидравлическое сопр. при ΔT 15°C, мбар	70	85	110	65	85	110	140
Водяной объем котла, литр	6400	6650	6760	10600	11000	12000	12500
A, мм	2010	2050	2100	2350	2400	2480	2580
B, мм	5164	5310	5425	6115	6332	6415	6432
C, мм	2370	2400	2450	2700	2750	2830	3000
D, мм	1790	1820	1795	2050	2095	2115	2300
F, мм	2800	3000	3000	3800	3500	4000	3700
G, мм	801	801	881	851	791	851	800
H, мм	2900	3080	2800	3600	3600	3900	3700
I, мм	1463	1429	1741	1658	1941	1663	1932
L, мм	800	800	1050	1000	1050	1000	1050
R, мм	1240	1250	1275	1400	1425	1465	1515
Ø1 – патрубок обратки	DN200	DN200	DN200	DN250	DN250	DN250	DN250
Ø2 – патрубок подачи	DN200	DN200	DN200	DN250	DN250	DN250	DN250
Ø3 – слив из котла	DN40	DN40	DN40	DN40	DN40	DN40	DN40
Ø4 – группа безопасности	DN80	DN80	DN80	DN100	DN100	DN100	DN100
Ø5 – диаметр дымохода	600	600	700	700	700	800	800
Вес	6720	6800	8100	10060	11000	13000	14000

Характеристики моделей	10000	11000	12000	14000	16000	18000	20000
Ном. тепловая мощность, кВт	10870	11957	13043	15217	17391	19565	21739
Ном. теплопроизводительность, кВт	10000	11000	12000	14000	16000	18000	20000
КПД при максимальной мощности, %	92	92	92	92	92	92	92
Температура дымовых газов ΔT, °C	180	180	180	180	180	180	180
Давление в камере сгорания котла, мбар	11	12	12	14	14	16	17
Общая поверхность теплообмена, м2	268	280	302	356	413	468	356
Макс. рабочее давление, бар	6
Максимальная температура в котле, °C	110
Минимально допустимая темп. в обратном трубопроводе, °C	55
Гидравлическое сопр. при ΔT 15°C, мбар	170	100	250	260	300	340	375
Водяной объем котла, литр	15500	16000	17500	20500	23500	30000	33000
A, мм	2750	2800	2900	3000	3080	3280	3370
B, мм	6466	6732	6732	7332	8102	8492	8902
C, мм	3150	3300	3400	3500	3700	3900	4000
D, мм	2400	2400	2500	2600	2800	3000	3100
F, мм	4020	4000	4250	4400	4500	5000	5200
G, мм	755	800	800	800	800	800	800
H, мм	3920	4000	4000	4600	5200	5800	6200
I, мм	1658	1932	1932	1932	2102	1892	1902
L, мм	1000	550	550	550	550	550	550
R, мм	1625	1625	1675	1725	1765	1865	1910
Ø1 – патрубок обратки	DN250	DN300	DN300	DN350	DN400	DN450	DN450
Ø2 – патрубок подачи	DN250	DN300	DN300	DN350	DN400	DN450	DN450
Ø3 – слив из котла	DN40	DN40	DN40	DN40	DN40	DN40	DN40
Ø4 – группа безопасности	DN100	DN125	DN125	DN125	DN125	DN125	DN125
Ø5 – диаметр дымохода	900	900	900	1000	1100	1100	1200
Вес	16000	18000	19000	22500	26000	30000	34000
