Водогрейный конденсационный котел с инверсионной камерой сгорания с нижним расположением дымогарных труб. Котел может быть укомплектован вентиляторной горелкой на газообразном топливе. Дымогарные трубы выполнены из нержавеющей стали и снабжены турбуляторами. Корпус котла выполнен из нержавеющей стали с огнеупорной окраской и покрыт плотной стекловолоконной изоляцией. В котле имеются два патрубка обратки: для низкотемпературного и высокотемпературного контуров. Выпускаются 12 типоразмеров, номинальной тепловой мощностью от 116 до 2019 кВт. Пульт управления не входит в комплект поставки и заказывается отдельно.
Преимущества
Артикулы для заказа
| Модель | Артикул | Модель | Артикул | Модель | Артикул | Модель | Артикул |
|---|---|---|---|---|---|---|---|
| STEEL K 116 | 96757 | STEEL K 374 | 96760 | STEEL K 654 | 96763 | STEEL K 1327 | 96766 |
| STEEL K 187 | 96758 | STEEL K 449 | 96761 | STEEL K 841 | 96764 | STEEL K 1701 | 96767 |
| STEEL K 271 | 96759 | STEEL K 533 | 96762 | STEEL K 1065 | 96765 | STEEL K 2019 | 96768 |
Характеристики моделей STEEL K

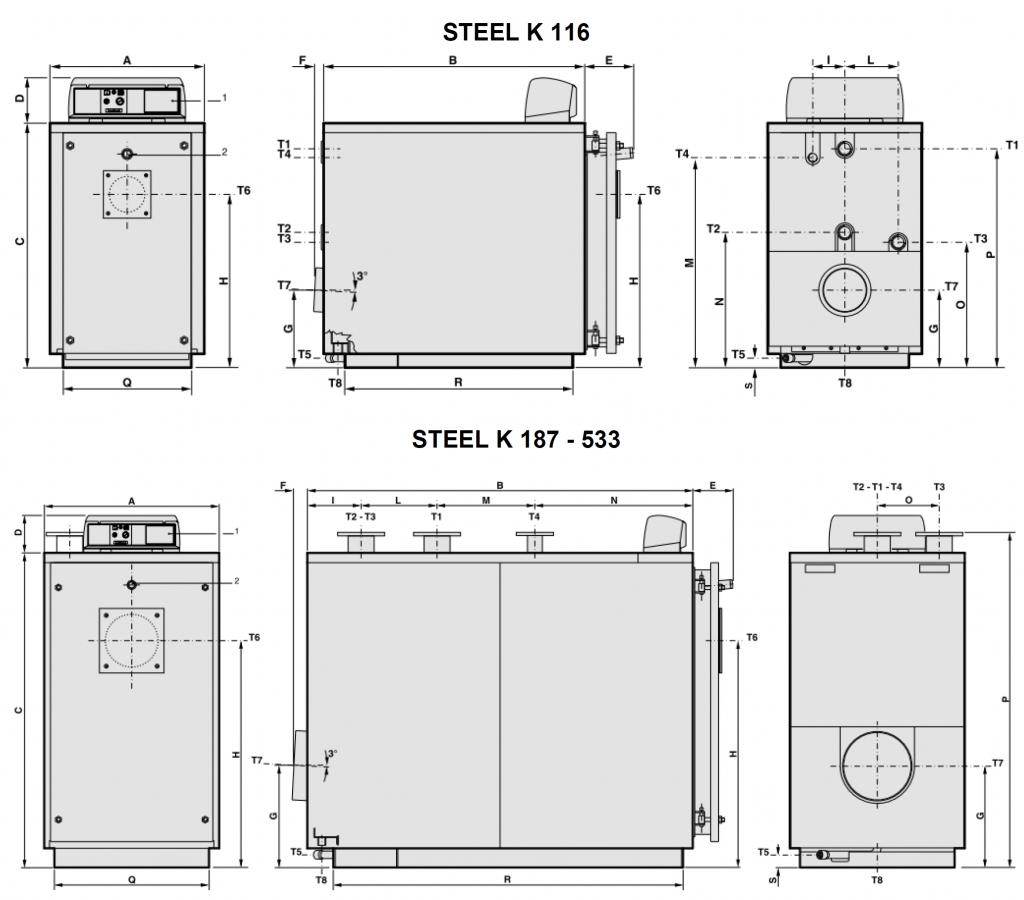

| Характеристики моделей | 116 | 187 | 271 | 374 | 449 | 533 |
|---|---|---|---|---|---|---|
| Номинальная тепловая мощность, кВт | 116 | 187 | 271 | 374 | 449 | 533 |
| Номинальная теплопроизводительность (60-80°C), кВт | 112,8 | 182,7 | 256,6 | 367,1 | 440,7 | 523,3 |
| Номинальная теплопроизводительность (30-50°C), кВт | 124 | 200 | 290 | 400 | 480 | 570 |
| КПД (60-80°C), % | 97,3 | 97,7 | 98,2 | 98,2 | 98,2 | 98,2 |
| КПД (30-50°C), % | 107 | 107 | 107 | 107 | 107 | 107 |
| Температура дымовых газов макс., °C | 44 | 43 | 40 | 37 | 37 | 37 |
| Давление в камере сгорания котла, мбар | 1 | 1,9 | 2,6 | 3,3 | 3,5 | 3,9 |
| Максимальный расход конденсата, кг/ч | 19,7 | 31,7 | 45,9 | 63,3 | 75,9 | 90,3 |
| Максимальное рабочее давление, бар | 6 | |||||
| Максимальная температура в котле, °C | 110 | |||||
| Гидравлическое сопротивление при ΔT 15°C, мбар | 15 | 38 | 25 | 32 | 20 | 29 |
| Водяной объем котла, литр | 140 | 260 | 305 | 332 | 544 | 515 |
| T1/T2 – патрубок подачи и обратки с низкой температурой Ø | 2 | DN 65 | DN 80 | DN 80 | DN 100 | DN 100 |
| T3 – патрубок подачи и обратки с низкой температурой Ø | 2 | DN 65 | DN 80 | DN 80 | DN 100 | DN 100 |
| T4 – штуцер для расширительного бака Ø | 1 ¼" | 1 ½" | 2" | 2" | 2" | 2" |
| T5 – слив котла Ø | ¾" | ¾" | 1" | 1" | 1" | 1" |
| T6 – отверстие для установки горелки Ø (мм) | 150 | 180 | 180 | 180 | 220 | 220 |
| T7 – патрубок дымохода Ø (мм) | 182 | 202 | 252 | 252 | 302 | 302 |
| T8 – слив конденсата Ø (мм) | 40 | 40 | 40 | 40 | 40 | 40 |
| A | 650 | 720 | 790 | 790 | 854 | 854 |
| B | 1100 | 1450 | 1465 | 1755 | 1770 | 1940 |
| C | 1032 | 1132 | 1282 | 1282 | 1472 | 1472 |
| D | 190 | 190 | 190 | 190 | 190 | 190 |
| E | 205 | 205 | 235 | 235 | 270 | 270 |
| F | 37 | 48 | 55 | 65 | 67 | 67 |
| G | 329 | 374 | 402 | 402 | 494 | 494 |
| H | 730 | 790 | 900 | 900 | 1062 | 1062 |
| I | 135 | 255 | 231 | 271 | 306 | 306 |
| L | 225 | 320 | 359 | 379 | 358 | 358 |
| M | 885 | 250 | 250 | 450 | 500 | 500 |
| N | 570 | 625 | 625 | 655 | 606 | 776 |
| O | 528 | 255 | 275 | 275 | 306 | 306 |
| P | 922 | 1248 | 1385 | 1385 | 1585 | 1585 |
| Q | 540 | 610 | 680 | 680 | 750 | 750 |
| R | 961 | 1311 | 1314 | 1614 | 1606 | 1776 |
| Вес (кг) | 365 | 525 | 660 | 800 | 1007 | 1137 |

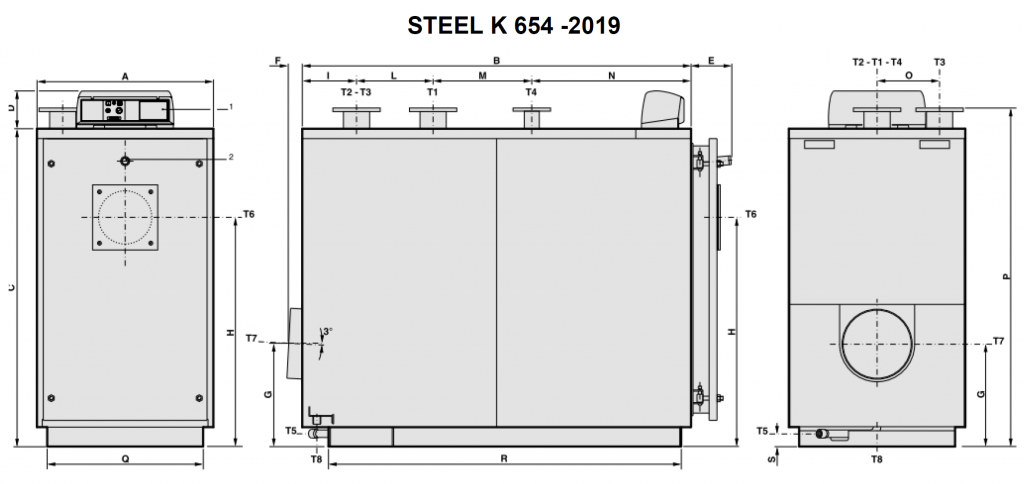

| Характеристики моделей | 654 | 841 | 1065 | 1327 | 1701 | 2019 |
|---|---|---|---|---|---|---|
| Номинальная тепловая мощность, кВт | 654 | 841 | 1065 | 1327 | 1701 | 2019 |
| Номинальная теплопроизводительность (60-80°C), кВт | 642,6 | 826,2 | 1046,6 | 1303,6 | 1670,8 | 1983 |
| Номинальная теплопроизводительность (30-50°C), кВт | 700 | 900 | 1140 | 1420 | 1820 | 2160 |
| КПД (60-80°C), % | 98,2 | 98,2 | 98,2 | 98,2 | 98,2 | 98,2 |
| КПД (30-50°C), % | 107 | 107 | 107 | 107 | 107 | 107 |
| Температура дымовых газов макс., °C | 37 | 37 | 37 | 37 | 37 | 37 |
| Давление в камере сгорания котла, мбар | 4,6 | 5,9 | 7,4 | 8,8 | 9 | 9,8 |
| Максимальный расход конденсата, кг/ч | 110,7 | 142,3 | 180,3 | 224,6 | 287,7 | 341,6 |
| Максимальное рабочее давление, бар | 6 | |||||
| Максимальная температура в котле, °C | 110 | |||||
| Гидравлическое сопротивление при ΔT 15°C, мбар | 30 | 37 | 35 | 40 | 39 | 55 |
| Водяной объем котла, литр | 625 | 664 | 1107 | 1157 | 1936 | 1904 |
| T1/T2 – патрубок подачи и обратки с низкой температурой Ø | DN 125 | DN 125 | DN 150 | DN 150 | DN 200 | DN 200 |
| T3 – патрубок подачи и обратки с низкой температурой Ø | DN 125 | DN 125 | DN 150 | DN 150 | DN 200 | DN 200 |
| T4 – штуцер для расширительного бака Ø | DN 65 | DN 65 | DN 80 | DN 80 | DN 100 | DN 100 |
| T5 – слив котла Ø | 1" | 1" | 1 ½" | 1 ½" | 1 ½" | 1 ½" |
| T6 – отверстие для установки горелки Ø (мм) | 270 | 270 | 320 | 320 | 320 | 320 |
| T7 – патрубок дымохода Ø (мм) | 352 | 352 | 402 | 402 | 452 | 452 |
| T8 – слив конденсата Ø (мм) | 40 | 40 | 40 | 40 | 40 | 40 |
| A | 894 | 894 | 1064 | 1064 | 1204 | 1204 |
| B | 1970 | 2340 | 2360 | 2740 | 2980 | 3204 |
| C | 1612 | 1612 | 1802 | 1802 | 2052 | 2052 |
| D | 190 | 190 | 190 | 190 | 190 | 190 |
| E | 292 | 292 | 317 | 317 | 387 | 387 |
| F | 65 | 65 | 57 | 57 | 53 | 53 |
| G | 523 | 523 | 551 | 552 | 681 | 681 |
| H | 1161 | 1161 | 1287 | 1287 | 1493 | 1493 |
| I | 275 | 405 | 289 | 459 | 372 | 371 |
| L | 388 | 388 | 624 | 624 | 563 | 563 |
| M | 500 | 500 | 900 | 900 | 785 | 1010 |
| N | 807 | 1047 | 547 | 757 | 1260 | 1260 |
| O | 316 | 316 | 390 | 390 | 432 | 432 |
| P | 1715 | 1715 | 1911 | 1911 | 2165 | 2165 |
| Q | 790 | 790 | 960 | 960 | 1100 | 1100 |
| R | 1787 | 2157 | 2157 | 2537 | 2752 | 2977 |
| Вес (кг) | 1376 | 1613 | 2158 | 2443 | 3458 | 3765 |
