STEEL

Водогрейный котел с инверсионной камерой сгорания. Котел может быть укомплектован вентиляторной горелкой на жидком и газообразном топливе. Дымогарные трубы снабжены турбуляторами. Корпус котла выполнен из стали с огнеупорной окраской и покрыт плотной стекловолоконной изоляцией. Выпускаются 36 типоразмера, номинальной теплопроизводительностью от 60 до 7000 кВт. Пульт управления не входит в комплект поставки и заказывается отдельно.

Преимущества

Дверца котла может открываться направо или налево.
Теплоизоляция дверцы котла выполнена из огнеупорного бетона.
Узкие модели до 951 кВт имеют транспортировочную ширину менее 1020 мм, что позволяет их транспортировать через дверные проемы и применять в реконструируемых котельных, а также ограниченных по площади блочно-модульных котельных.
Модели до 273 кВт могут устанавливаться друг на друга (при использовании специального комплекта).
Котлы могут быть укомплектованы термостатическими пультами управления.

Заказать оборудование

Модель

Артикул

Модель

Артикул

Модель

Артикул

Модель

Артикул

STEEL 60

96683

STEEL 273

96692

STEEL 1250

96701

STEEL 2950

96720

STEEL 72

96684

STEEL 333

96693

STEEL 1300

96717

STEEL 3450

96707

STEEL 85

96685

STEEL 410

96694

STEEL 1500

96702

STEEL 3950

96708

STEEL 99

96686

STEEL 501

96695

STEEL 1550

96718

STEEL 4500

96709

STEEL 110

96687

STEEL 621

96696

STEEL 1820

96703

STEEL 5000

96710

STEEL 130

96688

STEEL 751

96697

STEEL 2050

96704

STEEL 5500

96711

STEEL 155

96689

STEEL 861

96698

STEEL 2190

96719

STEEL 6000

96712

STEEL 175

96690

STEEL 951

96699

STEEL 2500

96705

STEEL 6500

96721

STEEL 220

96691

STEEL 1080

96670

STEEL 2750

96706

STEEL 7000

96722

Характеристики моделей STEEL

Характеристики моделей	60	72	85	99	110	130	155	175	220	273	333	410
Номинальная тепловая мощность, кВт	65	78	91	106	119	140	168	190	239	297	360	444
Номинальная теплопроизводительность, кВт	60	72	85	99	110	130	155	175	220	273	333	410
КПД при максимальной мощности, %	92,5	92,5	92,9	93,1	92,4	92,7	92,3	92,3	92,2	92,4	92,5	92,4
Температура дымовых газов ΔT, °C	146	146	138	133	149	142	148	146	147	147	139	139
Давление в камере сгорания котла, мбар	0,1	0,2	0,2	0,3	0,3	0,4	0,7	1,2	1,5	1,9	3,2	2,7
Общая поверхность теплообмена, м2	2,69	2,69	2,69	4,14	41,14	41,14	4,89	4,89	6,23	7,51	6,70	8,98
Максимальное рабочее давление, бар	6
Максимальная температура в котле, °C	110
Минимально допустимая темп. в обратном трубопроводе, °C	55
Гидравлическое сопротивлениепри ΔT 15°C, мбар	10	13	16	10	14	20	25	22	30	230	28	17
Водяной объем котла, литр	86	86	86	126	126	126	151	151	203	247	298	398

Характеристики моделей	501	621	751	861	951	1080	1250	1300	1500	1550	1820	2050
Номинальная тепловая мощность, кВт	543	673	815	934	1030	1168	1338	1407	1611	1681	1972	2186
Номинальная теплопроизводительность, кВт	501	621	751	861	951	1080	1250	1300	1500	1550	1820	2050
КПД при максимальной мощности, %	92,3	92,3	92,2	92,2	92,3	92,5	93,4	92,4	93,1	92,2	92,3	93,8
Температура дымовых газов ΔT, °C	142	153	153	152	152	151	133	155	137	156	155	123
Давление в камере сгорания котла, мбар	4,1	5,3	4,9	5,5	4,6	4,9	5,8	6,4	5,3	5,8	7,0	5,4
Общая поверхность теплообмена, м2	10,46	13,24	14,69	16,59	18,50	21,01	24,73	24,73	29,58	29,58	34,64	44,49
Максимальное рабочее давление, бар	6
Максимальная температура в котле, °C	110
Минимально допустимая темп. в обратном трубопроводе, °C	55
Гидравлическое сопротивлениепри ΔT 15°C, мбар	25	38	26	33	41	30	35	35	33	33	45	30
Водяной объем котла, литр	462	565	671	753	836	1040	1242	1242	1418	1418	1617	2086

Характеристики моделей	2190	2500	2750	2950	3450	3950	4500	5000	5500	6000	6500	7000
Номинальная тепловая мощность, кВт	2380	2674	2922	3200	3742	4289	4839	5422	5914	6506	6989	7591
Номинальная теплопроизводительность, кВт	2190	2500	2750	2950	3450	3950	4500	5000	5500	6000	6500	7000
КПД при максимальной мощности, %	92	93,5	94,1	92,2	92,2	92,1	93,1	92,3	93,1	92,3	93,1	92,3
Температура дымовых газов ΔT, °C	160	129	117	156	157	157	143	147	134	147	134	147
Давление в камере сгорания котла, мбар	6,4	6,5	4,8	5,7	7,1	7,7	8,8	11,0	10,0	12,0	10,5	12,0
Общая поверхность теплообмена, м2	44,49	50,01	61,86	61,86	65,28	73,34	90,40	90,40	107,2	107,2	142,2	142,2
Максимальное рабочее давление, бар	6
Максимальная температура в котле, °C	110
Минимально допустимая темп. в обратном трубопроводе, °C	55
Гидравлическое сопротивлениепри ΔT 15°C, мбар	34	48	56	62	84	85	85	105	115	135	150	175
Водяной объем котла, литр	2086	2324	2667	2667	4142	4455	6012	6012	7058	7058	7909	7909

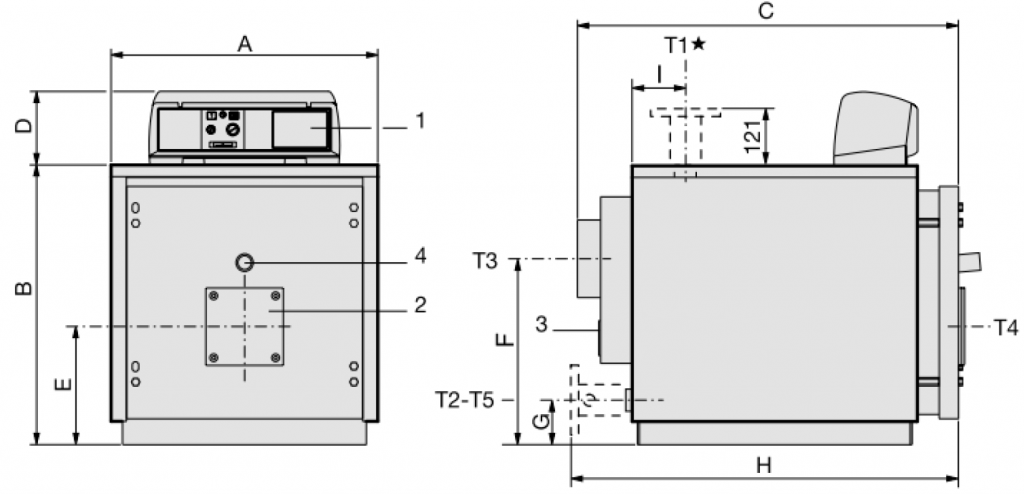

Габаритные и присоединительные размеры STEEL 62 -273, вес

Характеристики моделей	60	72	85	99	110	130	155	175	220	273
T1/T2 – патрубок подачи и обратки котла Ø	1 ½"	1 ½"	1 ½"	2"	2"	2"	2"	2"	DN65	DN65
T3 – патрубок дымохода Ø внеш. (мм)	200	200	200	200	200	200	200	200	250	250
T5 – слив котла Ø внутр. (мм)	3/4"
T4 – отверстие для установки горелки Ø (мм)	130	130	130	130	180	180	180	180	180	180
A	690	690	690	760	760	760	760	760	860	860
B	722	722	722	812	812	812	812	812	937	937
C	990	990	990	1205	1205	1205	1205	1205	1437	1437
D	190	190	190	190	190	190	190	190	190	190
E	305	305	305	350	350	350	350	350	421	421
F	480	480	480	500	500	500	500	500	580	580
G	115	115	115	130	130	130	130	130	165	165
H	-	-	-	-	-	-	-	-	1482	1732
I	147	147	147	157	157	157	157	157	258	258
Вес (кг)	195	195	195	280	280	280	318	318	420	480

Габаритные и присоединительные размеры STEEL 333 -951, вес Steel 333-951 размеры.png

Характеристики моделей	333	410	501	621	751	861	951
T1/T2 – патрубок подачи и обратки котла Ø	DN 80	DN 100	DN 100	DN 100	DN 125	DN 125	DN 125
T3 – штуцер для группы безопасности Ø	2"	2"	2"	2"	DN65	DN65	DN65
T4 – слив котла Ø	¾"	¾"	¾"	¾"	1 ¼"	1 ¼"	1 ¼"
T5 – патрубок дымохода Ø (мм)	250	250	250	300	350	350	350
T6 – отверстие для установки горелки Ø (мм)	220	220	220	220	270	270	270
A	860	890	890	890	1122	1122	1122
B	1210	1275	1470	1780	1605	1800	1995
C	1182	1352	1352	1352	1432	1432	1432
D	190	190	190	190	190	190	190
E	139	139	139	139	195	195	195
F	190	190	190	190	190	190	190
G	708	748	748	748	765	765	765
H	400	440	440	440	480	480	480
I	1541	1606	1801	2113	1989	2184	2379
L	130	125	125	125	125	125	125
M	1310	1485	1485	1485	1540	1540	1540
N	215	255	255	255	298	298	298
O	340	285	480	790	435	630	825
P	250	315	315	315	440	440	440
Q	750	780	780	780	1020	1020	1020
R	1112	1177	1372	1682	1504	1699	1894
Вес (кг)	629	796	919	1049	1341	1447	1553

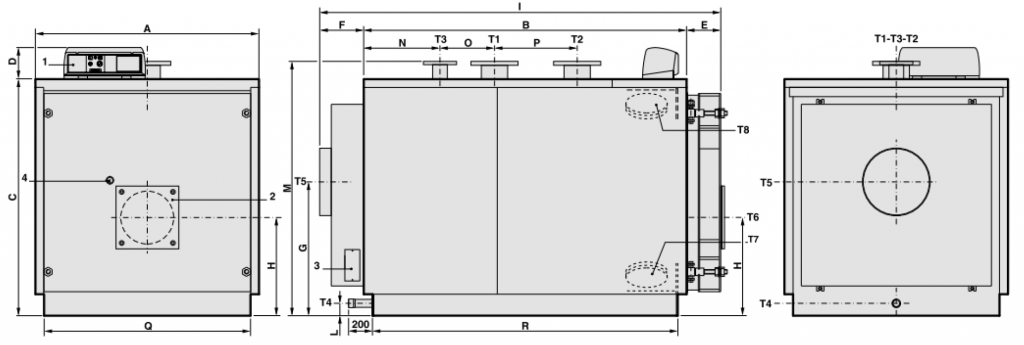

Габаритные и присоединительные размеры STEEL 1080-2500, вес Steel 1080-2500 Размеры.png

Характеристики моделей	1080	1250	1500	1820	2050	2190	2500
T1/T2 – патрубок подачи и обратки котла Ø	DN150	DN150	DN175	DN175	DN200	DN200	DN200
T3 – штуцер для группы безопасности Ø	DN80	DN80	DN100	DN100	DN125	DN125	DN125
T4 – слив котла Ø	1 1/2"
T5 – патрубок дымохода Ø (мм)	400	400	450	450	520	520	520
T6 – отверстие для установки горелки Ø (мм)	320	320	320	320	380	380	380
A	1352	1352	1462	1462	1622	1622	1622
B	1952	2292	2282	2652	2692	2692	3014
C	1432	1432	1542	1542	1702	1702	1702
D	190
E	207	207	227	227	259	259	259
F	187	187	272	272	274	274	273
G	810	810	880	880	950	950	950
H	595	595	640	640	690	690	690
I	2346	2686	2781	3151	3225	3225	3545
L	180	180	75	75	75	75	75
M	1540	1540	1650	1650	1810	1810	1810
N	461	461	561	561	661	661	662
O	330	330	510	880	670	670	990
P	500	500	550	550	700	700	700
Q	1250	1250	1360	1360	1520	1520	1520
R	2846	2186	2176	2546	2590	2590	2910
Вес (кг)	1821	2030	2780	3280	4145	4145	4465

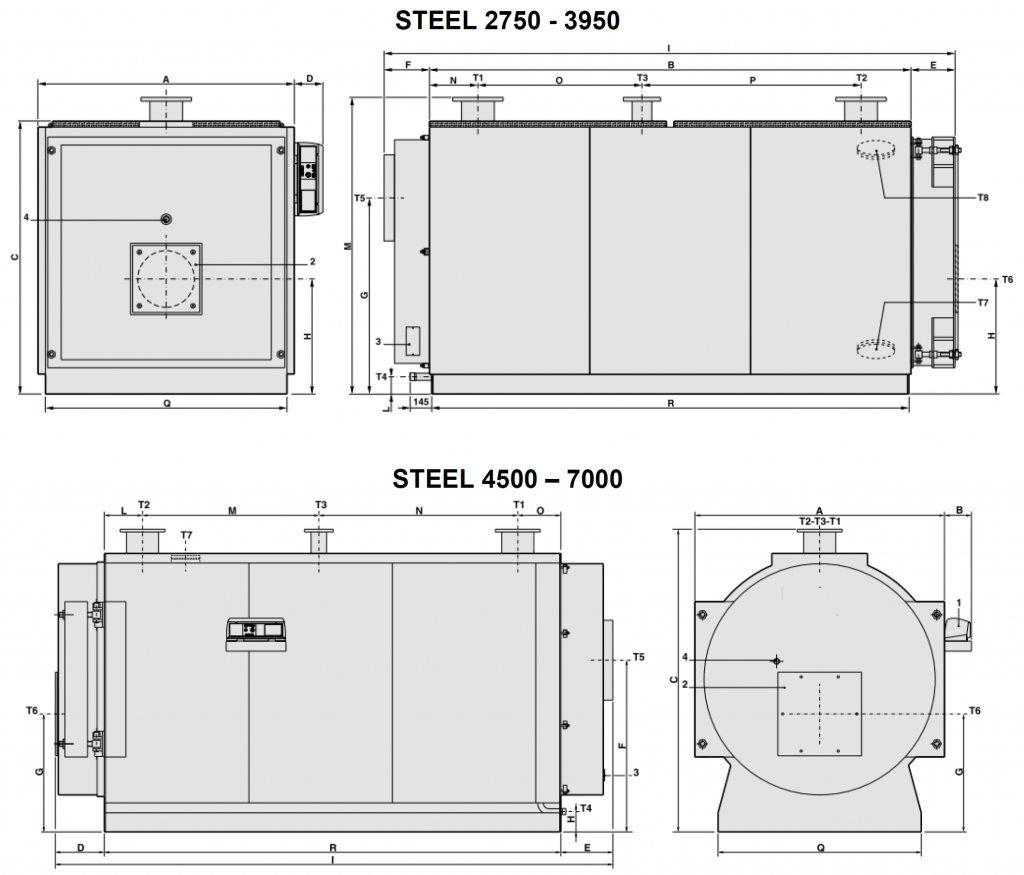

Габаритные и присоединительные размеры STEEL 2750-7000, вес Steel 2750-7000 размеры.png

Характеристики моделей	2750	2950	3450	3950	4500	5000	5500	6000	6500	7000
T1/T2 – патрубок подачи и обратки котла Ø	DN200	DN200	DN200	DN250	DN250	DN250	DN250	DN250	DN250	DN250
T3 – штуцер для группы безопасности Ø	DN125	DN125	DN125	DN125	DN125	DN125	DN125	DN125	DN125	DN125
T4 – слив котла Ø	1 1/2"
T5 – патрубок дымохода Ø (мм)	570	570	620	620	660	660	660	660	720	720
T6 – отверстие для установки горелки Ø (мм)	380	380	400	400	500	500	500	500	500	500
A	1720	1720	1970	1970	2088	2088	2214	2214	2380	2380
B	3230	3230	3194	3594	226	226	240	240	240	240
C	1830	1830	2090	2090	2533	2533	2653	2653	2860	2860
D	190	190	190	190	417	417	437	437	509	509
E	295	295	325	325	445	445	465	465	595	595
F	310	310	360	360	1437	1437	1550	1550	1650	1650
G	1315	1315	1535	1535	987	987	1007	1007	1100	1100
H	772	772	915	915	170	170	167	167	224	224
I	3835	3835	3879	4279	4682	4682	4872	4872	5484	5484
L	115	115	144	144	320	320	320	320	325	325
M	1990	1990	2271	2271	1475	1475	1475	1475	2920	2920
N	325	325	377	777	1665	1665	1815	1815	670	670
O	1100	1100	1060	1060	360	360	360	360	465	465
P	1470	1470	1420	1420	-	-	-	-	-	-
Q	1620	1620	1870	1870	1700	1700	1700	1700	1850	1850
R	3200	3200	3164	3564	3820	3820	3970	3970	4380	4380
Вес (кг)	5110	5110	6700	7500	8310	8310	9300	9300	12600	12600
