STEEL TL (Low NOx)

Водогрейный котел с тремя ходами по тракту дымовых газов. Котел может быть укомплектован вентиляторной горелкой на жидком или газообразном топливе. Котел STEEL TL предрасположен для получения низких выбросов оксидов азота (при использовании горелок с функцией LOW NOx). Корпус котла выполнен из стали с огнеупорной окраской и покрыт плотной стекловолоконной изоляцией. Выпускаются 16 типоразмеров, номинальной теплопроизводительностью от 63 до 1880 кВт. Пульт управления не входит в комплект поставки и заказывается отдельно.

Преимущества

Дверца котла может открываться направо или налево
Теплоизоляция дверцы котла выполнена из огнеупорного бетона
Узкие модели до 830 кВт имеют транспортировочную ширину менее 1020 мм, что позволяет их транспортировать через дверные проемы и применять в реконструируемых котельных, а также ограниченных по площади блочно-модульных котельных
Возможность получения низких выбросов оксидов азота при использовании соответствующих моделей горелок.

Заказать оборудование

Модель

Артикул

Модель

Артикул

Модель

Артикул

STEEL TL 63

96723

STEEL TL 82

96724

STEEL TL 105

96725

STEEL TL 150

96726

STEEL TL 180

96727

STEEL TL 221

96728

STEEL TL 298

96729

STEEL TL 380

96730

STEEL TL 495

96731

STEEL TL 620

96732

STEEL TL 720

96733

STEEL TL 830

96734

STEEL TL 1080

96735

STEEL TL 1300

96736

STEEL TL 1580

96737

STEEL TL 1880

96738

STEEL TL 3000

STEEL TL 3500

STEEL TL 4000

STEEL TL 5000

STEEL TL 6000

STEEL TL 7000

STEEL TL 8000

STEEL TL 9000

STEEL TL 10000

STEEL TL 11000

STEEL TL 12000

STEEL TL 14000

STEEL TL 16000

STEEL TL 18000

Характеристики моделей STEEL TL

Характеристики моделей	63	82	105	150	180	221
Номинальная тепловая мощность, кВт	71	93	120	163	202	245
Номинальная теплопроизводительность, кВт	63	82	105	150	180	221
КПД при максимальной мощности, %	92,4	92,4	92,9	92	92,3	92,3
Температура дымовых газов ΔT, °C	128	130	124	155	135	140
Давление в камере сгорания котла, мбар	0,4	0,6	0,75	1,6	1,2	1,75
Общая поверхность теплообмена, м2	2,49	3,47	3,93	5,10	5,90	6,63
Максимальное рабочее давление, бар	5
Максимальная температура в котле, °C	110
Минимально допустимая темп. в обратном трубопроводе, °C	55
Гидравлическое сопротивление при ΔT 15°C, мбар	60	70	80	100	180	200
Водяной объем котла, литр	131	187	204	270	285	322
T1/T2 – патрубок подачи и обратки котла Ø	1 ½"	1 ½"	DN 50	DN 50	DN 65	DN 65
T3 – штуцер группы безопасности Ø	1"	1"	1 ¼"	1 ¼"	1 ½"	1 ½"
T4 – слив котла Ø	3/4"
T5 – патрубок дымохода Ø (мм)	150	150	180	180	180	180
T6 – отверстие для установки горелки Ø (мм)	132	132	132	132	180	180

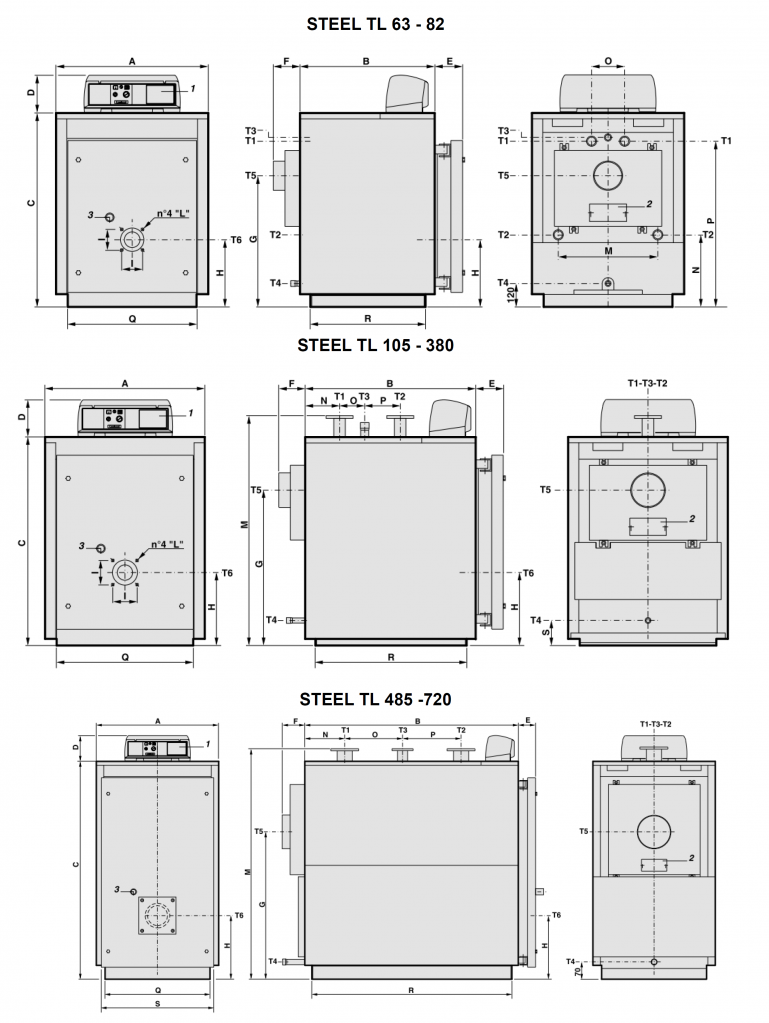

A	740	740	820	820	860	860
B	690	950	885	1145	1080	1210
C	950	950	1082	1082	1182	1182
D	190	190	190	190	190	190
E	140	140	140	140	140	140
F	145	145	145	145	145	145
G	660	660	748	748	828	828
H	345	345	380	380	400	400
I	120	120	120	120	-	-
L	M8	M8	M8	M8	-	-
M	470	470	1210	1210	1310	1310
N	310	310	175	175	215	215
O	190	190	130	390	210	210
P	846	846	185	185	250	250
Q	660	660	710	710	750	750
R	590	850	786	1046	981	1111
S	-	-	-	-	-	-
Вес (кг)	307	348	426	503	564	621

Характеристики моделей	298	380	495	620	720	830
Номинальная тепловая мощность, кВт	326	412	545	686	795	915
Номинальная теплопроизводительность, кВт	298	380	495	620	720	830
КПД при максимальной мощности, %	92,2	92,2	92	92,3	92,2	92,1
Температура дымовых газов ΔT, °C	146	150	149	147	147	153
Давление в камере сгорания котла, мбар	1,2	2,1	3,5	4,5	4,9	5,8
Общая поверхность теплообмена, м2	9,11	10,54	13,45	15,14	17,55	19,58
Максимальное рабочее давление, бар	5
Максимальная температура в котле, °C	110
Минимально допустимая темп. в обратном трубопроводе, °C	55
Гидравлическое сопротивление при ΔT 15°C, мбар	350	530	150	230	330	520
Водяной объем котла, литр	408	475	656	737	807	932
T1/T2 – патрубок подачи и обратки котла Ø	DN 80	DN 80	DN 100	DN 100	DN 100	DN 100
T3 – штуцер группы безопасности Ø	2"	2"	DN 65	DN 65	DN 65	DN 65
T4 – слив котла Ø	3/4"	3/4"	1"	1"	1"	1 1/4"
T5 – патрубок дымохода Ø (мм)	225	225	250	250	250	250
T6 – отверстие для установки горелки Ø (мм)	180	180	220	220	220	270

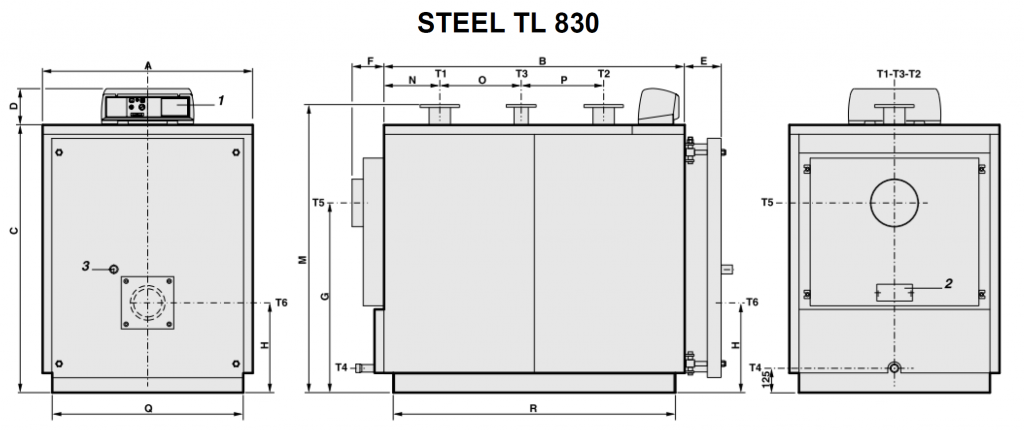

A	890	890	920	920	920	1122
B	1275	1470	1605	1800	1995	2115
C	1352	1352	1645	1645	1645	1432
D	190
E	140	140	135	135	135	195
F	145	145	195	195	195	195
G	928	928	1110	1110	1110	1025
H	440	440	480	480	480	480
I	-	-	-	-	-	-
L	-	-	-	-	-	-
M	1495	1495	1735	1735	1735	1540
N	255	255	298	298	298	298
O	285	285	435	435	435	945
P	315	315	440	440	440	440
Q	780	780	790	790	790	1020
R	1177	1372	1505	1790	1895	2014
S	-	-	860	860	860	-
Вес (кг)	812	906	1198	1304	1431	1581

Характеристики моделей	1080	1300	1580	1880	3000	3500
Номинальная тепловая мощность, кВт	1198	1438	1743	2070	3226	3763
Номинальная теплопроизводительность, кВт	1080	1300	1580	1880	3000	3500
КПД при максимальной мощности, %	92,3	92,2	92,2	92,1	93.5	93.5
Температура дымовых газов ΔT, °C	149	151	153	154	160	160
Давление в камере сгорания котла, мбар	6,2	8,5	5,5	7,3	6	8
Общая поверхность теплообмена, м2	25,71	33,31	40,49	50,71	98	114
Максимальное рабочее давление, бар	6
Максимальная температура в котле, °C	110
Минимально допустимая темп. в обратном трубопроводе, °C	55
Гидравлическое сопротивление при ΔT 15°C, мбар	210	300	280	390	58	71
Водяной объем котла, литр	1580	1791	2297	2496	6400	6650
T1/T2 – патрубок подачи и обратки котла Ø	DN 150	DN 150	DN 175	DN 175	DN 200	DN 200
T3 (Ø4)– штуцер группы безопасности Ø	DN 80	DN 80	DN 100	DN 100	DN 80	DN 80
T4 (Ø3)– слив котла Ø	1 1/2"	1 1/2"	1 1/2"	1 1/2"	DN 40	DN 40
T5 – патрубок дымохода Ø (мм)	350	350	400	400	600	600
T6 – отверстие для установки горелки Ø (мм)	270	270	285	285	под заказ	под заказ

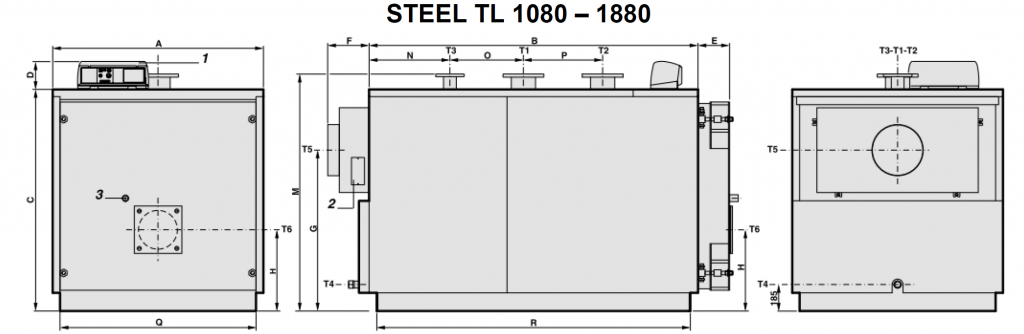

A	1462	1462	1622	1622	2010	2050
B	2282	2652	2692	3014	5164	5310
C	1542	1542	1702	1702	2370	2400
D	190	190	190	190	1790	1820
E	230	230	230	230	-	-
F	290	290	290	290	2800	3000
G	1120	1120	1245	1245	801	801
H	565	565	605	605	2900	3080
I	-	-	-	-	1463	1429
L	-	-	-	-	800	800
M	1650	1650	1810	1810	-	-
N	561	561	661	661	-	-
O	510	510	670	670	-	-
P	550	550	700	700	-	-
Q	1360	1360	1520	1520	-	-
R	2176	2546	2590	2910	1240	1250
Вес (кг)	2444	2965	3685	4089	6720	6800

Характеристики моделей	4000	5000	6000	7000	8000	9000
Номинальная тепловая мощность, кВт	4301	5376	6452	7527	8602	9677
Номинальная теплопроизводительность, кВт	4000	5000	600	7000	8000	9000
КПД при максимальной мощности, %	93,5
Температура дымовых газов ΔT, °C	160
Давление в камере сгорания котла, мбар	8	8	9	9	8	8
Общая поверхность теплообмена, м2	128	174	181	216	235	268
Максимальное рабочее давление, бар	6
Максимальная температура в котле, °C	110
Минимально допустимая темп. в обратном трубопроводе, °C	55
Гидравлическое сопротивление при ΔT 20°C, мбар	92	54	71	92	117	142
Водяной объем котла, литр	6760	10600	11000	12000	12500	15500
Ø1/Ø2 – патрубок подачи и обратки котла	DN 200	DN 250	DN 250	DN 250	DN 250	DN 250
Ø4– штуцер группы безопасности	DN 80	DN 100	DN 100	DN 100	DN 100	DN 100
Ø3– слив котла	DN 40
Ø5 – патрубок дымохода Ø (мм)	700	700	700	800	800	900
отверстие для установки горелки	под заказ

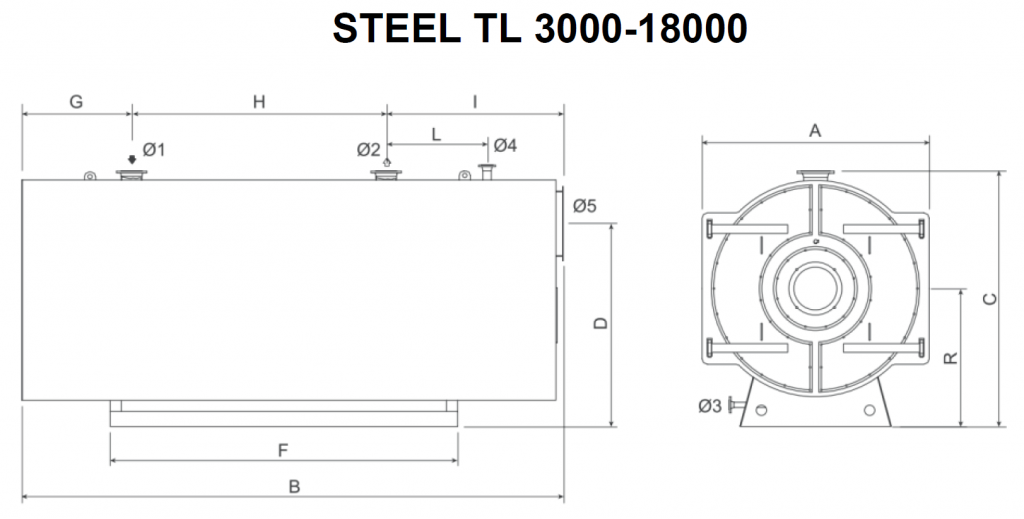

A	2100	2350	2400	2480	2580	2750
B	5425	6115	6332	6415	6432	6466
C	2450	2700	2750	2830	3000	3150
D	1795	2050	2095	2115	2300	2400
F	3000	3800	3500	4000	3700	4020
G	881	851	791	851	800	755
H	2800	3600	3600	3900	3700	3920
I	1741	1658	1941	1663	1932	1658
L	1050	1000	1050	1000	1050	1000
R	1275	1400	1425	1465	1515	1625
Вес (кг)	2444	2965	3685	4089	6720	6800

Характеристики моделей	10000	11000	12000	14000	16000	18000
Номинальная тепловая мощность, кВт	10753	11828	12903	15054	17204	19355
Номинальная теплопроизводительность, кВт	10000	11000	12000	14000	16000	18000
КПД при максимальной мощности, %	93,5
Температура дымовых газов ΔT, °C	160
Давление в камере сгорания котла, мбар	9	9	11	11	12	13
Общая поверхность теплообмена, м2	280	302	356	413	468	356
Максимальное рабочее давление, бар	6
Максимальная температура в котле, °C	110
Минимально допустимая темп. в обратном трубопроводе, °C	55
Гидравлическое сопротивление при ΔT 20°C, мбар	83	208	217	250	283	313
Водяной объем котла, литр	16000	17500	20500	23500	30000	33000
Ø1/Ø2 – патрубок подачи и обратки котла	DN 300	DN 300	DN 350	DN 400	DN 450	DN 450
Ø4– штуцер группы безопасности	DN 125
Ø3– слив котла	DN 40
Ø5 – патрубок дымохода Ø (мм)	900	900	1000	1100	1100	1200
отверстие для установки горелки	под заказ
A	2800	2900	3000	3080	3280	3370
B	6732	6732	7332	8102	8492	8902
C	3300	3400	3500	3700	3900	4000
D	2400	2500	2600	2800	3000	3100
F	4000	4250	4400	4500	5000	5200
G	800
H	4000	4000	4600	5200	5800	6200
I	1932	1932	1932	2102	1892	1902
L	550
R	1625	1675	1725	1765	1865	1910
Вес (кг)	18000	19000	22500	26000	30000	34000

Click to enlarge

Back to products

Categories: Водогрейные котлы, Промышленные котлы

Description

Артикулы для заказа

Модель	Артикул	Модель	Артикул	Модель	Артикул
STEEL TL 63	96723	STEEL TL 82	96724	STEEL TL 105	96725
STEEL TL 150	96726	STEEL TL 180	96727	STEEL TL 221	96728
STEEL TL 298	96729	STEEL TL 380	96730	STEEL TL 495	96731
STEEL TL 620	96732	STEEL TL 720	96733	STEEL TL 830	96734
STEEL TL 1080	96735	STEEL TL 1300	96736	STEEL TL 1580	96737
STEEL TL 1880	96738	STEEL TL 3000		STEEL TL 3500
STEEL TL 4000		STEEL TL 5000		STEEL TL 6000
STEEL TL 7000		STEEL TL 8000		STEEL TL 9000
STEEL TL 10000		STEEL TL 11000		STEEL TL 12000
STEEL TL 14000		STEEL TL 16000		STEEL TL 18000

Характеристики

Характеристики моделей	63	82	105	150	180	221
Номинальная тепловая мощность, кВт	71	93	120	163	202	245
Номинальная теплопроизводительность, кВт	63	82	105	150	180	221
КПД при максимальной мощности, %	92,4	92,4	92,9	92	92,3	92,3
Температура дымовых газов ΔT, °C	128	130	124	155	135	140
Давление в камере сгорания котла, мбар	0,4	0,6	0,75	1,6	1,2	1,75
Общая поверхность теплообмена, м2	2,49	3,47	3,93	5,10	5,90	6,63
Максимальное рабочее давление, бар	5
Максимальная температура в котле, °C	110
Минимально допустимая темп. в обратном трубопроводе, °C	55
Гидравлическое сопротивление при ΔT 15°C, мбар	60	70	80	100	180	200
Водяной объем котла, литр	131	187	204	270	285	322
T1/T2 – патрубок подачи и обратки котла Ø	1 ½"	1 ½"	DN 50	DN 50	DN 65	DN 65
T3 – штуцер группы безопасности Ø	1"	1"	1 ¼"	1 ¼"	1 ½"	1 ½"
T4 – слив котла Ø	3/4"
T5 – патрубок дымохода Ø (мм)	150	150	180	180	180	180
T6 – отверстие для установки горелки Ø (мм)	132	132	132	132	180	180
A	740	740	820	820	860	860
B	690	950	885	1145	1080	1210
C	950	950	1082	1082	1182	1182
D	190	190	190	190	190	190
E	140	140	140	140	140	140
F	145	145	145	145	145	145
G	660	660	748	748	828	828
H	345	345	380	380	400	400
I	120	120	120	120	-	-
L	M8	M8	M8	M8	-	-
M	470	470	1210	1210	1310	1310
N	310	310	175	175	215	215
O	190	190	130	390	210	210
P	846	846	185	185	250	250
Q	660	660	710	710	750	750
R	590	850	786	1046	981	1111
S	-	-	-	-	-	-
Вес (кг)	307	348	426	503	564	621

Характеристики моделей	298	380	495	620	720	830
Номинальная тепловая мощность, кВт	326	412	545	686	795	915
Номинальная теплопроизводительность, кВт	298	380	495	620	720	830
КПД при максимальной мощности, %	92,2	92,2	92	92,3	92,2	92,1
Температура дымовых газов ΔT, °C	146	150	149	147	147	153
Давление в камере сгорания котла, мбар	1,2	2,1	3,5	4,5	4,9	5,8
Общая поверхность теплообмена, м2	9,11	10,54	13,45	15,14	17,55	19,58
Максимальное рабочее давление, бар	5
Максимальная температура в котле, °C	110
Минимально допустимая темп. в обратном трубопроводе, °C	55
Гидравлическое сопротивление при ΔT 15°C, мбар	350	530	150	230	330	520
Водяной объем котла, литр	408	475	656	737	807	932
T1/T2 – патрубок подачи и обратки котла Ø	DN 80	DN 80	DN 100	DN 100	DN 100	DN 100
T3 – штуцер группы безопасности Ø	2"	2"	DN 65	DN 65	DN 65	DN 65
T4 – слив котла Ø	3/4"	3/4"	1"	1"	1"	1 1/4"
T5 – патрубок дымохода Ø (мм)	225	225	250	250	250	250
T6 – отверстие для установки горелки Ø (мм)	180	180	220	220	220	270
A	890	890	920	920	920	1122
B	1275	1470	1605	1800	1995	2115
C	1352	1352	1645	1645	1645	1432
D	190
E	140	140	135	135	135	195
F	145	145	195	195	195	195
G	928	928	1110	1110	1110	1025
H	440	440	480	480	480	480
I	-	-	-	-	-	-
L	-	-	-	-	-	-
M	1495	1495	1735	1735	1735	1540
N	255	255	298	298	298	298
O	285	285	435	435	435	945
P	315	315	440	440	440	440
Q	780	780	790	790	790	1020
R	1177	1372	1505	1790	1895	2014
S	-	-	860	860	860	-
Вес (кг)	812	906	1198	1304	1431	1581

Характеристики моделей	1080	1300	1580	1880	3000	3500
Номинальная тепловая мощность, кВт	1198	1438	1743	2070	3226	3763
Номинальная теплопроизводительность, кВт	1080	1300	1580	1880	3000	3500
КПД при максимальной мощности, %	92,3	92,2	92,2	92,1	93.5	93.5
Температура дымовых газов ΔT, °C	149	151	153	154	160	160
Давление в камере сгорания котла, мбар	6,2	8,5	5,5	7,3	6	8
Общая поверхность теплообмена, м2	25,71	33,31	40,49	50,71	98	114
Максимальное рабочее давление, бар	6
Максимальная температура в котле, °C	110
Минимально допустимая темп. в обратном трубопроводе, °C	55
Гидравлическое сопротивление при ΔT 15°C, мбар	210	300	280	390	58	71
Водяной объем котла, литр	1580	1791	2297	2496	6400	6650
T1/T2 – патрубок подачи и обратки котла Ø	DN 150	DN 150	DN 175	DN 175	DN 200	DN 200
T3 (Ø4)– штуцер группы безопасности Ø	DN 80	DN 80	DN 100	DN 100	DN 80	DN 80
T4 (Ø3)– слив котла Ø	1 1/2"	1 1/2"	1 1/2"	1 1/2"	DN 40	DN 40
T5 – патрубок дымохода Ø (мм)	350	350	400	400	600	600
T6 – отверстие для установки горелки Ø (мм)	270	270	285	285	под заказ	под заказ
A	1462	1462	1622	1622	2010	2050
B	2282	2652	2692	3014	5164	5310
C	1542	1542	1702	1702	2370	2400
D	190	190	190	190	1790	1820
E	230	230	230	230	-	-
F	290	290	290	290	2800	3000
G	1120	1120	1245	1245	801	801
H	565	565	605	605	2900	3080
I	-	-	-	-	1463	1429
L	-	-	-	-	800	800
M	1650	1650	1810	1810	-	-
N	561	561	661	661	-	-
O	510	510	670	670	-	-
P	550	550	700	700	-	-
Q	1360	1360	1520	1520	-	-
R	2176	2546	2590	2910	1240	1250
Вес (кг)	2444	2965	3685	4089	6720	6800

Характеристики моделей	4000	5000	6000	7000	8000	9000
Номинальная тепловая мощность, кВт	4301	5376	6452	7527	8602	9677
Номинальная теплопроизводительность, кВт	4000	5000	600	7000	8000	9000
КПД при максимальной мощности, %	93,5
Температура дымовых газов ΔT, °C	160
Давление в камере сгорания котла, мбар	8	8	9	9	8	8
Общая поверхность теплообмена, м2	128	174	181	216	235	268
Максимальное рабочее давление, бар	6
Максимальная температура в котле, °C	110
Минимально допустимая темп. в обратном трубопроводе, °C	55
Гидравлическое сопротивление при ΔT 20°C, мбар	92	54	71	92	117	142
Водяной объем котла, литр	6760	10600	11000	12000	12500	15500
Ø1/Ø2 – патрубок подачи и обратки котла	DN 200	DN 250	DN 250	DN 250	DN 250	DN 250
Ø4– штуцер группы безопасности	DN 80	DN 100	DN 100	DN 100	DN 100	DN 100
Ø3– слив котла	DN 40
Ø5 – патрубок дымохода Ø (мм)	700	700	700	800	800	900
отверстие для установки горелки	под заказ
A	2100	2350	2400	2480	2580	2750
B	5425	6115	6332	6415	6432	6466
C	2450	2700	2750	2830	3000	3150
D	1795	2050	2095	2115	2300	2400
F	3000	3800	3500	4000	3700	4020
G	881	851	791	851	800	755
H	2800	3600	3600	3900	3700	3920
I	1741	1658	1941	1663	1932	1658
L	1050	1000	1050	1000	1050	1000
R	1275	1400	1425	1465	1515	1625
Вес (кг)	2444	2965	3685	4089	6720	6800

Характеристики моделей	10000	11000	12000	14000	16000	18000
Номинальная тепловая мощность, кВт	10753	11828	12903	15054	17204	19355
Номинальная теплопроизводительность, кВт	10000	11000	12000	14000	16000	18000
КПД при максимальной мощности, %	93,5
Температура дымовых газов ΔT, °C	160
Давление в камере сгорания котла, мбар	9	9	11	11	12	13
Общая поверхность теплообмена, м2	280	302	356	413	468	356
Максимальное рабочее давление, бар	6
Максимальная температура в котле, °C	110
Минимально допустимая темп. в обратном трубопроводе, °C	55
Гидравлическое сопротивление при ΔT 20°C, мбар	83	208	217	250	283	313
Водяной объем котла, литр	16000	17500	20500	23500	30000	33000
Ø1/Ø2 – патрубок подачи и обратки котла	DN 300	DN 300	DN 350	DN 400	DN 450	DN 450
Ø4– штуцер группы безопасности	DN 125
Ø3– слив котла	DN 40
Ø5 – патрубок дымохода Ø (мм)	900	900	1000	1100	1100	1200
отверстие для установки горелки	под заказ
A	2800	2900	3000	3080	3280	3370
B	6732	6732	7332	8102	8492	8902
C	3300	3400	3500	3700	3900	4000
D	2400	2500	2600	2800	3000	3100
F	4000	4250	4400	4500	5000	5200
G	800
H	4000	4000	4600	5200	5800	6200
I	1932	1932	1932	2102	1892	1902
L	550
R	1625	1675	1725	1765	1865	1910
Вес (кг)	18000	19000	22500	26000	30000	34000
